Kompanzasyon Panosu Kurulumu ve Revizyonu

Tesisteki motorlar, trafolar, kaynak makineleri ve balastlı armatürler şebekeden iki tür akım çeker. Biri işi yapan akımdır: mili döndürür, ısıtır, aydınlatır. Diğeri yalnızca manyetik alanı kurup bozmak için gidip gelir; iş üretmez ama kabloyu, trafoyu ve şalt malzemesini aynı şekilde yükler. Sayaç bu ikinci bileşeni ayrı sayar ve aktif tüketime oranı EPDK mevzuatında tanımlı ve dağıtım şirketince uygulanan sınırı geçtiğinde faturaya ayrı bir kalem olarak yansır. Kompanzasyon panosunun tek işi, o akımı şebekeden çekmek yerine tesisin içinde üretmektir.

Sorun şu ki bu pano, kurulduğu gün doğru olup zamanla yanlışlaşan bir sistemdir. Kondansatör tüketim malzemesidir: her devreye girip çıkışta biraz yorulur, sıcaklıkla kapasitesini kaybeder. Etiketinde 12,5 kVAr yazan bir kondansatör yıllar sonra bunun belirgin biçimde altını verir. Reaktif güç kontrol rölesi ise kademeyi etiket değeriyle bilir; devreye alır, hesabı tutmaz, bir kademe daha alır, o da yetmez. Pano dışarıdan bakınca çalışıyordur — ledler yanar, kontaktörler çeker — ama fatura ceza göstermeye devam eder.

İkinci yaygın sebep harmoniktir. Frekans invertörü, kesintisiz güç kaynağı, LED sürücüsü ve anahtarlamalı güç kaynakları akımı sinüs biçiminde çekmez. Kondansatörün empedansı frekans yükseldikçe düştüğü için bu bozuk akımın büyük kısmı kompanzasyon panosunda toplanır. Sonuç, gövdesi şişmiş kondansatörler, ısınan baralar ve birkaç yılda değil birkaç ayda bozulan kademelerdir. Böyle bir tesiste reaktörsüz kondansatör takmak, aynı arızayı tekrar satın almaktır.

Üçüncüsü ters yöndedir. Üretim durunca endüktif yük düşer ama kademeler devrede kalırsa tesis şebekeye reaktif verir; bu kez kapasitif tarafta bedel doğar. Gece ve hafta sonu okumaları, kompanzasyonun yalnızca "yeterli" değil "doğru zamanda" çalışması gerektiğini gösterir.

Ne zaman gerekir

• Faturada endüktif reaktif enerji bedeli çıkıyor; endeks oranı tarifedeki sınırın üzerinde.
• Gece, hafta sonu veya üretimin durduğu vardiyalarda kapasitif bedel görünüyor.
• Kondansatör gövdesi şişmiş, tepe kapağı kabarmış, yağ sızmış ya da yanık kokusu var.
• Kontaktör yapışık kalıyor, çekerken gürültü yapıyor, kontakları yanmış; kademe ledi yanıyor ama hatta akım yok.
• Reaktif güç kontrol rölesi sürekli kademe alıp bırakıyor (avlanma) ya da ekranda kademe arızası veriyor.
• Kademelerin bir kısmı sigortası indirilerek ya da kablosu sökülerek devre dışı bırakılmış; kimse sebebini hatırlamıyor.
• Tesise frekans invertörü, kesintisiz güç kaynağı ya da toplu LED aydınlatma eklendi; kondansatör ömrü kısaldı.
• Çatıya güneş enerjisi sistemi kuruldu; gündüz aktif tüketim düştüğü hâlde reaktif aynı kaldığı için oran bozuldu ve ceza başladı.
• Yeni makine bağlandı, abone gücü artırıldı ya da trafo değişti; mevcut kompanzasyon gücü bugünkü yüke göre hesaplanmadı.
• Tesiste hiç kompanzasyon panosu yok; bağlantı gücü, dağıtım şirketinin kompanzasyon istediği aralıkta.

Kapsam

• Fatura ve endeks incelemesi. Son dönemlerin aktif, endüktif ve kapasitif endeksleri okunur; cezanın hangi saat aralığında ve hangi yönde doğduğu belirlenir.
• Ana girişte kayıt. Akım, gerilim, aktif ve reaktif güç, güç katsayısı ve akım harmonik bozulması en az bir çalışma haftası boyunca analizörle kaydedilir. Kompanzasyon gücü bu kayda göre hesaplanır, motor etiketlerinin toplamına göre değil.
• Kademe kademe doğrulama. Her kademe tek tek elle devreye alınır, çektiği akım ölçülür ve o kademenin gerçekte kaç kVAr verdiği hesaplanarak etiket değeriyle karşılaştırılır. Yorulmuş kademeler bu adımda ortaya çıkar.
• Kondansatör ve deşarj kontrolü. Kapasite ölçümü, deşarj direncinin ya da deşarj bobininin varlığı ve sağlamlığı, uçlardaki gerilimin enerji kesildikten sonra ne kadar sürede düştüğü.
• Anahtarlama elemanlarının kontrolü. Kademelerde kompanzasyon amaçlı üretilmiş, ön yük dirençli kontaktör kullanılıp kullanılmadığı; kontak durumu, bobin gerilimi, çekme sesi.
• Koruma ve kesit kontrolü. Kondansatör devresi anma akımından fazla akım çeker; sigorta, kesici ve iletken kesitleri bu gerçek akıma göre kontrol edilir.
• Röle ayarlarının gözden geçirilmesi. Hedef güç katsayısı, akım trafosu çevirme oranı, C/K değeri, kademe programı ve anahtarlama gecikmeleri.
• Akım trafosunun konumunun doğrulanması. Trafo tesisin tamamını görmeli; jeneratör girişi, güneş enerjisi bağlantısı veya sonradan çekilmiş bir kolon devreye girdiyse konum ve yön çoğu zaman yanlış kalmıştır.
• Reaktörlü kompanzasyon kararı. Harmonik kaydına göre reaktörlü (detuned) çözüme geçilip geçilmeyeceği, reaktör oranı ve kondansatör anma geriliminin buna göre seçilmesi.
• Kademe planının yeniden kurgulanması. Kademe sayısı ve adım büyüklüğü; küçük adımlar ceza sınırına daha yakın çalışır ama kontaktör ömrünü kısaltır. Hızlı değişen yüklerde tristörlü anahtarlama ayrı değerlendirilir.
• Pano içi ısı düzeni. Kondansatör ömrünü en çok sıcaklık belirler; havalandırma açıklıkları, filtreler, termostatlı fan ve kademeler arası mesafe kontrol edilir.
• Devreye alma ve teslim. Kademelerin sırayla girip çıktığının izlenmesi, güç katsayısının yük altında kaydedilmesi, etiketleme, tek hat şeması ve ölçüm değerlerinin yazılı bırakılması.

Kapsam dışı

• Orta gerilim tarafı, güç trafosu ve orta gerilim kompanzasyonu. Burada anlatılan işler yalnızca alçak gerilim tarafındadır; orta gerilim uygulamaları ayrı bir yetki ve işletme sorumluluğu gerektirir.
• Sayaç, sayaç ölçü devreleri ve mühürlü bölüm. Dağıtım şirketinin sorumluluğundadır. Ölçümde sayaç kaynaklı bir tutarsızlık görürsek yazılı bildiririz; fatura itirazı ve geçmiş dönem bedeli abone ile dağıtım şirketi arasındaki bir süreçtir.
• Harmonik seviyesi reaktörlü pasif çözümün karşılayamayacağı kadar yüksekse gereken aktif filtre uygulaması ayrı bir mühendislik çalışmasıdır; ölçüm kaydını verir, bu kapsamı ayrı değerlendiririz.
• Makinenin kendi içindeki kompanzasyon veya güç faktörü düzeltme devresi (kaynak makinesi, asansör sürücüsü, cihaz içi güç kaynağı) — üreticisinin ya da yetkili servisinin sorumluluğundadır.
• Reaktifi doğuran yükün kendisinin değiştirilmesi; verimsiz eski motorların yenilenmesi ya da boşta çalışan makinelerin işletme düzeninin değiştirilmesi ayrı bir iştir.

Süreç

1. Fatura okuması. Ceza kaleminin endüktif mi kapasitif mi olduğu, hangi dönemlerde ve ne büyüklükte çıktığı belirlenir. Bu adım, sahaya gitmeden önce sorunun yönünü verir.
2. Saha etüdü. Pano enerjisiz hâlde açılır, kondansatörlerin fiziksel durumu, kontaktörler, sigortalar, akım trafosunun yeri ve kablo düzeni görülür; ardından yük altında termal görüntüleme yapılır.
3. Ölçüm ve kayıt. Analizör ana girişe bağlanır ve bir tam çalışma çevrimini — üretim vardiyalarını, molaları, gece ve hafta sonunu — kapsayacak süre boyunca veri toplar.
4. Kademe testi. Röle elle moda alınarak her kademe tek tek devreye sokulur, akımı ölçülür, gerçek gücü hesaplanır ve tablo hâline getirilir.
5. Karar ve yazılı teklif. Sonuç üç seçenekten biridir: kademe yenileme, panonun reaktörlü yapıya revizyonu ya da yeni pano. Hangisinin seçildiği ölçüm tablosuyla birlikte gerekçelendirilir.
6. Uygulama. Kesinti penceresi işletmeyle kararlaştırılır; kondansatörlerin deşarj olması beklenir, değişim yapılır, bağlantılar belirtilen torkla sıkılır ve işaretlenir.
7. Devreye alma ve bir dönem sonra kontrol. Kademelerin çalışması yük altında izlenir, güç katsayısı kaydedilir. Sonuç asıl olarak bir sonraki faturada görünür; o dönemin endeksleri birlikte okunur.

Fiyatı etkileyen faktörler

• Ölçüme göre belirlenen toplam reaktif güç ihtiyacı.
• Reaktörlü mü reaktörsüz mü çözüleceği. Reaktörlü kompanzasyon hem reaktör hem daha yüksek anma gerilimli kondansatör gerektirir; harmoniğin yüksek olduğu tesiste alternatifi kısa ömürdür.
• Kademe sayısı ve adım çözünürlüğü; hızlı değişen yüklerde tristörlü anahtarlamaya ihtiyaç olup olmadığı.
• Mevcut panonun kurtarılabilir olup olmadığı — gövde, bara ve kablo düzeni uygunsa yalnızca kademeler yenilenir.
• Ana kesici, kademe sigortaları ve bara bağlantılarının yenilenmesi gerekip gerekmediği.
• Pano içi ısı yönetimi; fan, filtre ya da daha büyük hacimli gövde ihtiyacı.
• Kesintinin mesai içinde mi yoksa üretim durduğunda mı yapılacağı.
• Enerji analizörü, uzaktan izleme ve alarm çıkışı eklenip eklenmeyeceği.

Güvenlik ve yönetmelik

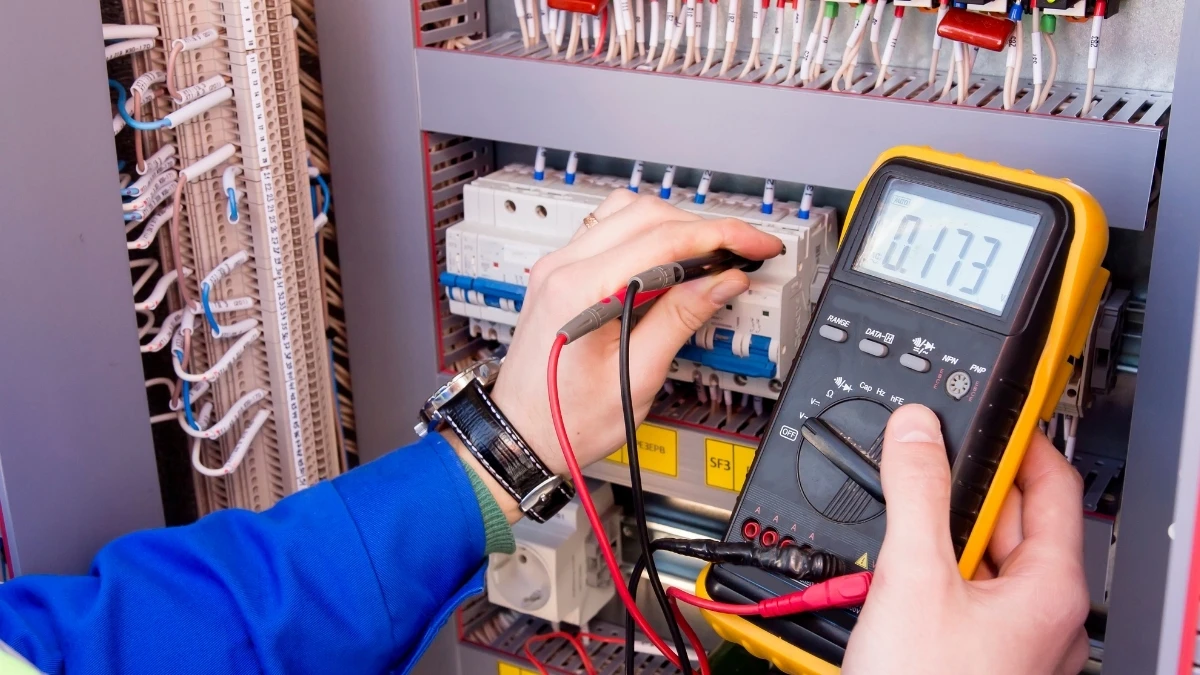

Kompanzasyon panosu, enerji kesildikten sonra da içinde enerji taşıyan pano tiplerinden biridir; sürücü barındıran makine panoları ara devre kondansatörlerinde, UPS panoları akü ve DC barada aynı şekilde yük tutar. Kondansatörler yükünü üzerinde tutar; bu yüzden her kondansatörde deşarj elemanı bulunur ve ilgili kondansatör standardı, enerji kesildikten sonra uçlardaki gerilimin belirli bir süre içinde güvenli bir seviyeye inmesini şart koşar. Deşarj direnci arızalıysa pano kapağı açıldığında uçlarda hâlâ tehlikeli gerilim durur. Kapak açılmadan önce ölçülür, ölçülmeden dokunulmaz; kademe sigortası indirildi diye devre güvenli sayılmaz.

Reaktif enerji, aktif enerjiye oranı EPDK mevzuatında tanımlı ve dağıtım şirketince uygulanan sınırı aştığında bedellendirilir ve bu sınırlar endüktif ile kapasitif taraf için farklıdır. Bu yüzden kompanzasyonun hedefi "güç katsayısını bire çıkarmak" değil, tesisin tüm çalışma rejimlerinde iki sınırın arasında kalmasını sağlamaktır. Tek bir vardiyada yapılmış ölçümle kurulan bir kompanzasyon, gece yükünde ters yönde ceza üretebilir.

İşletmelerde elektrik tesisatı ve panolar, İş Ekipmanlarının Kullanımında Sağlık ve Güvenlik Şartları Yönetmeliği kapsamında periyodik kontrole tabidir; ilgili standartta farklı bir süre öngörülmedikçe bu kontrol yılda bir kez yapılır ve raporlanır. Kompanzasyon panosunda çalışırken enerji yalnızca kesilmez, kesili kaldığı kilitleme ve etiketleme ile güvence altına alınır; pano önünde serbest çalışma alanı bırakılması da işin ayrılmaz parçasıdır.
