Bir işletme panosu genellikle bir anda bozulmaz; yıllar içinde kayar. Devreye alındığı gün doğru boyutlandırılmış olan pano, sonradan eklenen bir hattı, taşınan bir makineyi, kapasitesi büyütülen bir soğutma grubunu taşımak zorunda kalır. Her ekleme kendi başına küçüktür. Toplamı, baraların üstünde bir sıcaklık, bir kesici açtığında birlikte kararan ilgisiz bir bölüm ve kimsenin güncellemediği bir tek hat şeması olur.
Panonun yenilenmesi kararı çoğu zaman şu üç şeyden biriyle gelir: termal görüntülemede çıkan bir sıcak nokta, periyodik kontrol raporundaki bir uygunsuzluk maddesi ya da yeni bir makinenin bağlanacak yeri kalmaması. Üçü de aynı işe çıkar — panonun bugünkü yüke göre yeniden tasarlanması.
Ne zaman gerekir
- Termal görüntülemede klemens, bara birleşimi veya kesici üzerinde çevresine göre belirgin sıcak nokta görülüyor.
- Yıllık periyodik kontrol raporunda pano ile ilgili uygunsuzluk maddesi var.
- Pano dolu; yeni bir hat için yerde kesici kalmadı, ara bağlantılarla besleme yapılıyor.
- Bir bölümdeki arıza üst kademedeki kesiciyi de açıyor; seçicilik yok, kısmi arıza tesisin tamamını durduruyor.
- Faturada reaktif enerji bedeli çıkıyor; kompanzasyon panosunda şişmiş kondansatör, yanık kontaktör ya da devre dışı bırakılmış kademeler var.
- Pano kapağı kapanmıyor ya da açık çalışıyor; enerjili baraya elle erişilebiliyor, koruma sınıfı ortama uygun değil.
- Şebeke tarafında ya da trafoda güç arttı; mevcut kesicilerin kesme kapasitesinin yeni kısa devre akımını karşılayıp karşılamadığı bilinmiyor.
- Nötr iletkeninde beklenenden yüksek akım ölçülüyor; sürücü, güç kaynağı ve LED sürücü yükü arttıkça ortaya çıkan harmonik belirtisi.
- Hangi kesicinin neyi beslediğini yalnızca bir kişi biliyor; etiket ve güncel şema yok.
- Jeneratör, kesintisiz güç kaynağı ya da çatı güneş enerjisi sistemi bağlanacak; mevcut pano bu bağlantıya uygun değil.
Kapsam
- Yük ölçümü ve kayıt. Ana giriş ve önemli fiderlerde akım, gerilim, fazlar arası dengesizlik, güç faktörü ve harmonik bozulma en az bir çalışma haftası boyunca analizörle kaydedilir. Tasarım, etiket değerleriyle değil bu kayıtla yapılır.
- Kısa devre akımı hesabı ve kesicilerin kesme kapasitesinin buna göre seçilmesi.
- Seçicilik çalışması. Ana kesici, fider kesicileri ve son kullanıcı korumaları arasındaki kademelendirme; bir arızanın yalnızca kendi bölümünü kesmesi.
- Tek hat şeması, yerleşim planı ve klemens listesi. Pano imal edilmeden önce çizilir, onaylanır.
- Pano imalatı. Gövde koruma sınıfı ve darbe dayanımının ortama göre seçilmesi, bara boyutlandırma, iç sıcaklık artışının hesaplanması, gerekiyorsa filtreli havalandırma veya termostatlı fan.
- Kompanzasyon. İhtiyaç duyulan reaktif gücün ölçüme dayalı belirlenmesi, kademe planı, harmoniğin yüksek olduğu tesislerde reaktörlü kondansatör kullanımı.
- Enerji analizörü ve uzaktan izleme kurulumu; tüketimin bölüm bazında görülebilmesi.
- Kesinti ve göç planı. Hangi bölümün ne kadar süreyle enerjisiz kalacağı, geçici besleme ya da kademeli devir yapılıp yapılmayacağı üretim planıyla birlikte kararlaştırılır.
- Devreye alma. Bağlantıların belirtilen torkla sıkılması ve işaretlenmesi, faz sırası kontrolü, koruma ayar değerlerinin girilmesi, yük altında termal görüntüleme.

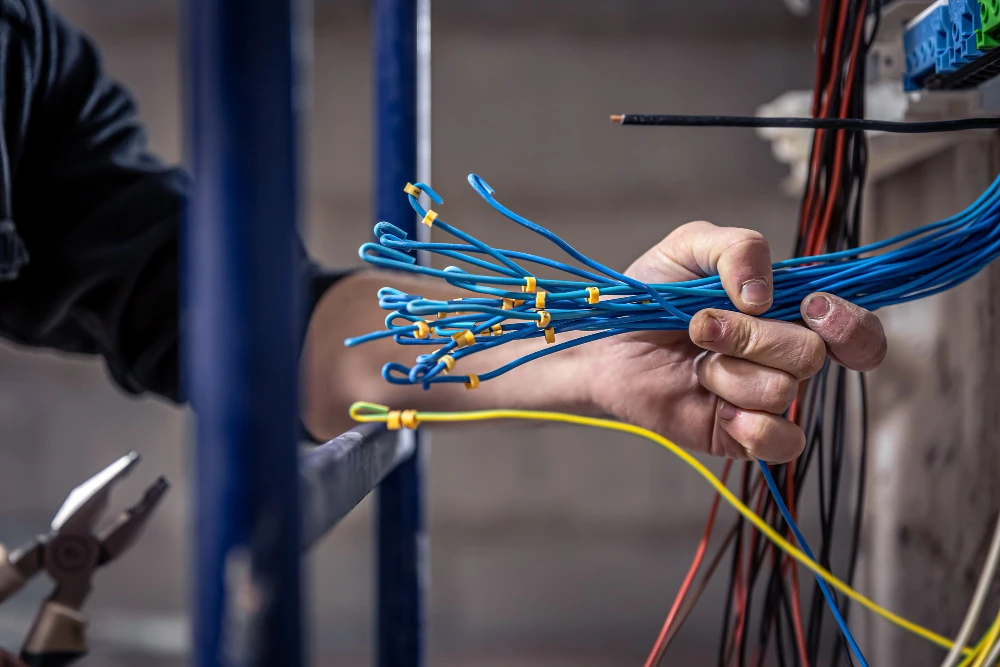

- Teslim dosyası. Güncel tek hat şeması, kesici ayar tablosu, ölçüm ve termal kayıtlar, etiketlenmiş pano fotoğrafları.
Kapsam dışı
- Orta gerilim hücreleri, güç trafoları ve trafo merkezi işletme sorumluluğu. Bu sayfadaki kapsam alçak gerilim panolarıdır.
- Dağıtım şirketine ait ölçüm ve koruma ekipmanı, sayaç panosu ve şebeke tarafındaki her şey.
- Makinenin kendi kumanda kartı, sürücü parametreleri ve proses yazılımı. Panodan makineye kadar olan kısım bizim, makinenin içi üreticisinin ya da servisinin sorumluluğundadır.
- Kumanda panosu tasarımı ve otomasyon programlama ayrı bir başlıktır; dağıtım panosu yenilemesiyle aynı işte ele alınmaz.
- Periyodik kontrol raporunun düzenlenmesi. Uygunsuzlukları gideririz, ölçüm değerlerini yazılı veririz; raporu düzenleyecek tarafın yetkisi ayrı bir konudur.
Süreç
- Saha etüdü. Mevcut panonun, besleme yolunun, kablo giriş çıkışlarının ve çalışma alanının görülmesi.
- Ölçüm ve kayıt. Analizör bağlanır, bir üretim döngüsünü kapsayacak süre boyunca veri toplanır.
- Tasarım. Yük listesi, kısa devre hesabı, seçicilik kademeleri ve tek hat şeması hazırlanır; işletmeyle birlikte gözden geçirilir.
- Onay ve imalat. Şema onaylandıktan sonra pano imal edilir; bu sırada saha tarafındaki hazırlıklar yapılır.
- Kesinti planının kesinleşmesi. Hangi gün, hangi saat aralığı, hangi bölüm — yazılı olarak paylaşılır. Kesintiye giremeyen yükler için geçici besleme kurulur.
- Montaj ve devir. Eski panodan yeni panoya geçiş, planlanan sırayla ve her fider işaretlenerek yapılır.
- Devreye alma ve doğrulama. Ayarlar girilir, yük bindirilir, sıcaklık ve akım değerleri kaydedilir.
- Teslim ve kısa süre sonra tekrar kontrol. Bağlantılar ilk yük çevrimlerinden sonra tekrar kontrol edilir; genleşme sonrası gevşeme bu aşamada yakalanır.
Fiyatı etkileyen faktörler
- Ana kesici anma akımı ve gereken kesme kapasitesi.
- Fider sayısı ve her fiderin akım değeri; bara kesiti ve uzunluğu.
- Pano gövdesinin koruma ve darbe sınıfı; tozlu, nemli, sıcak ya da korozif ortam ek önlem gerektirir.
- Kompanzasyon gücü ve reaktörlü çözüme ihtiyaç olup olmadığı.
- Enerji analizörü, uzaktan izleme ve otomasyon sistemine veri aktarımı.
- Mevcut kabloların yeni panoya yetip yetmediği; yetmiyorsa uzatma kutusu ya da kablo yenileme.
- Kesintinin ne zaman yapılacağı. Hafta sonu ve gece çalışması işçilik kalemini büyütür; buna karşılık üretim kaybını sıfırlar.
- Geçici besleme veya seyyar jeneratör ihtiyacı.
- Sahada yüksekte çalışma, dar hacim, iskele veya vinç gerekmesi.
Güvenlik ve yönetmelik
İş yerlerinde elektrik tesisatı ve topraklama tesisatı periyodik kontrole tabidir; ilgili standartta farklı bir süre öngörülmediği sürece bu kontrol yılda bir kez, yetkili kişi tarafından yapılır ve raporlanır. Denetimlerde ve iş kazası incelemelerinde ilk istenen belgelerden biri budur.
Alçak gerilim panoları, imalatçısı tarafından tasarım doğrulaması yapılmış ürünler olarak ilgili TS EN pano standartlarına göre üretilir. Bu, panonun içine konan malzemenin markasıyla değil; bara mesafeleri, kısa devre dayanımı, sıcaklık artışı ve koruma sınıfı gibi doğrulanmış özelliklerle ilgilidir. Sahada derlenmiş bir pano bu tanıma girmez.
Reaktif enerji, faturada aktif enerjiye oranı dağıtım şirketinin tarifesinde tanımlı sınırı aştığında bedellendirilir. Kapasitif tarafın da sınırı vardır: gece yükü düşerken devrede unutulan kondansatör kademeleri, endüktif cezadan kaçarken kapasitif ceza doğurur. Kompanzasyon, kurulduğu gün doğru olan ama tesis değiştikçe yanlışlaşan bir sistemdir; yenilemede güncel ölçümle yeniden boyutlandırılır.
Pano önünde serbest çalışma alanı bırakılması, kapak kilit düzeni ve enerji kesme–etiketleme uygulaması işin ayrılmaz parçasıdır. Panoda çalışılırken enerji yalnızca kesilmez, kesili kaldığı da güvence altına alınır.
